Принцип прост, с помощью утюга и лазерного принтера!
Постарался поменьше писать лишнего текста, а сделать побольше фоток, чтобы было понятней и наглядней!
И так, начнем! Напечатаем заготовку нашей платы, я буду делать плату для универсального пробника авто электрика, у вас конечно будет своя плата, но метод изготовления такой же!
Важно: Я перепробовал много разной бумаги, но остановился на глянцевой фотобумаге формата А4 для струйных принтеров, плотная! В настройках принтера до печати укажите, что используете толстую бумагу и в качестве печати поставьте самое большое количество тонера!

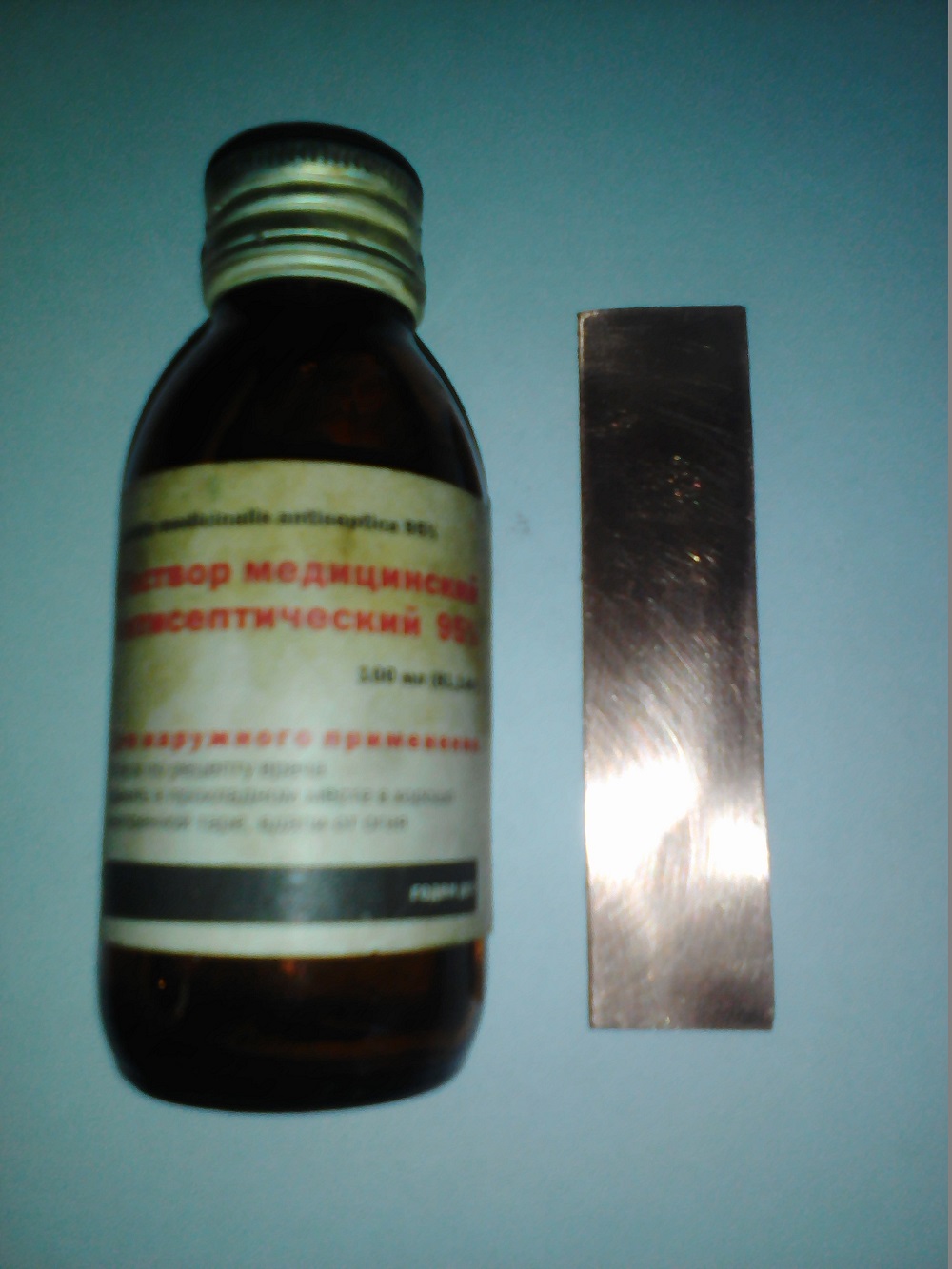

Зачищаем нашу заготовку гетинакса мелкой шкуркой, и самое главное нужно обезжирить, я пользуюсь всегда только чистым спиртом!
Готово!

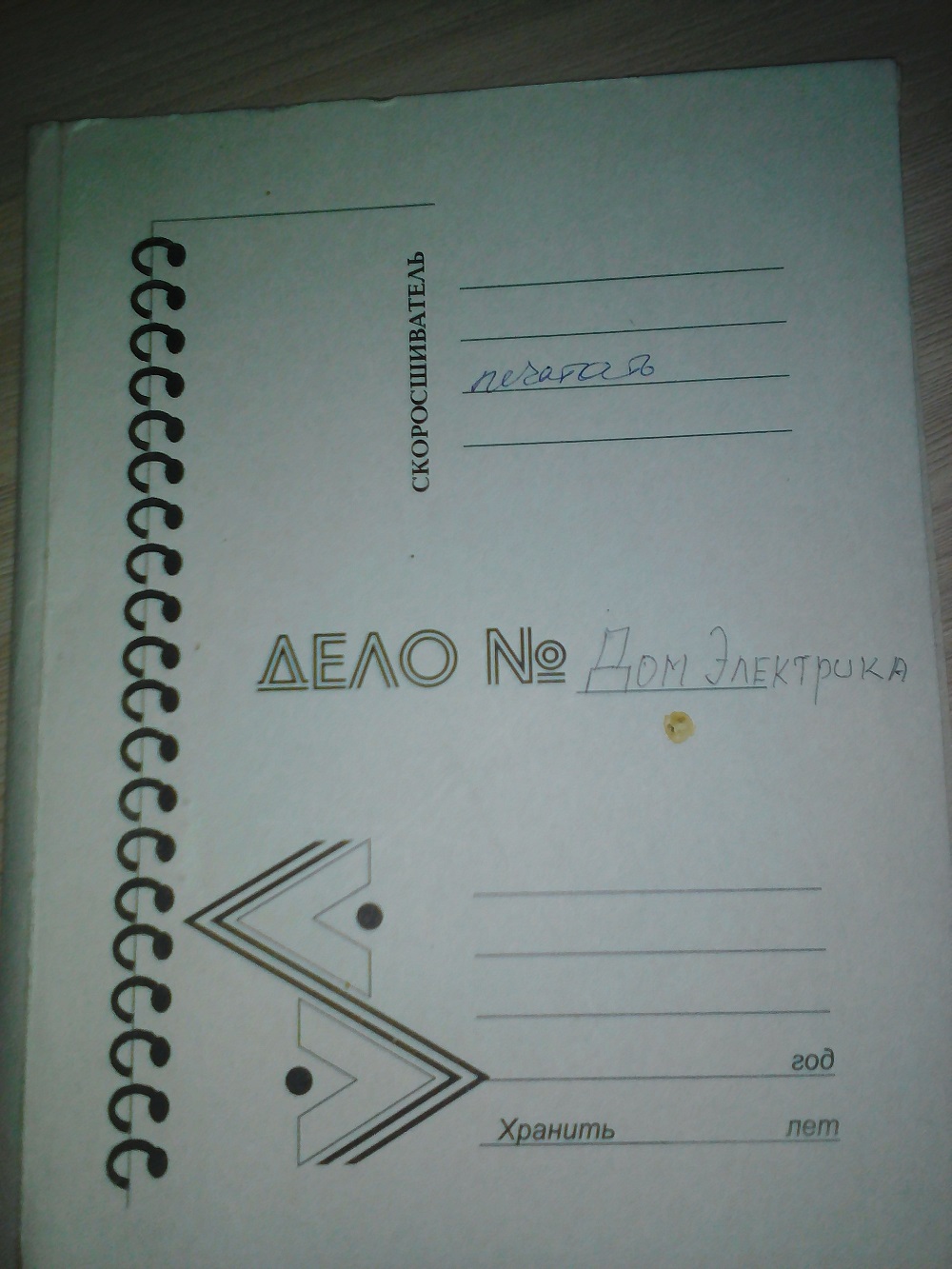

Теперь аккуратно складываем вместе наш шаблон и плату, я использую вот такое личное дело

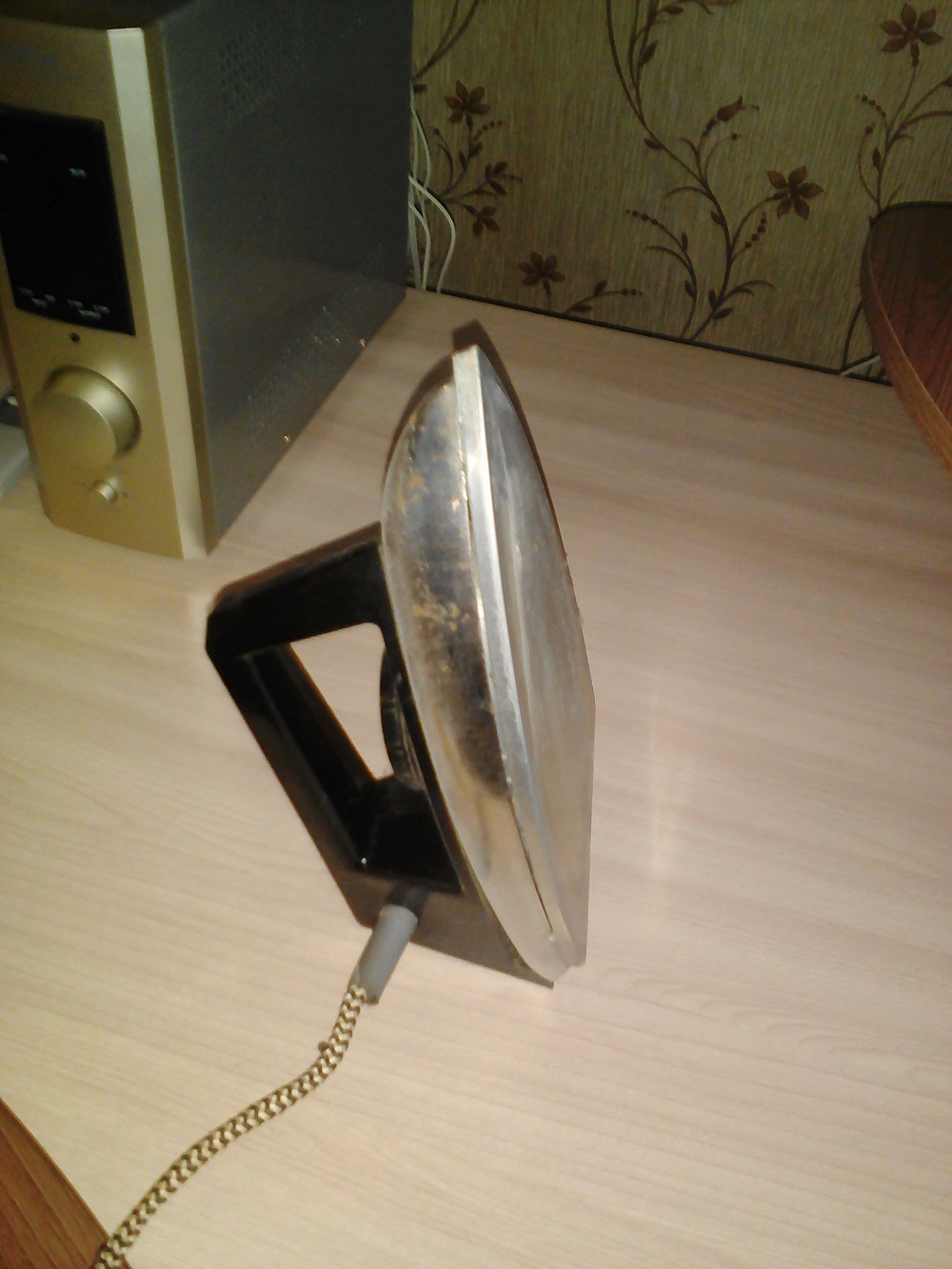

закладываем туда плату и ставим на этот бутерброд утюг на 2 минуты,

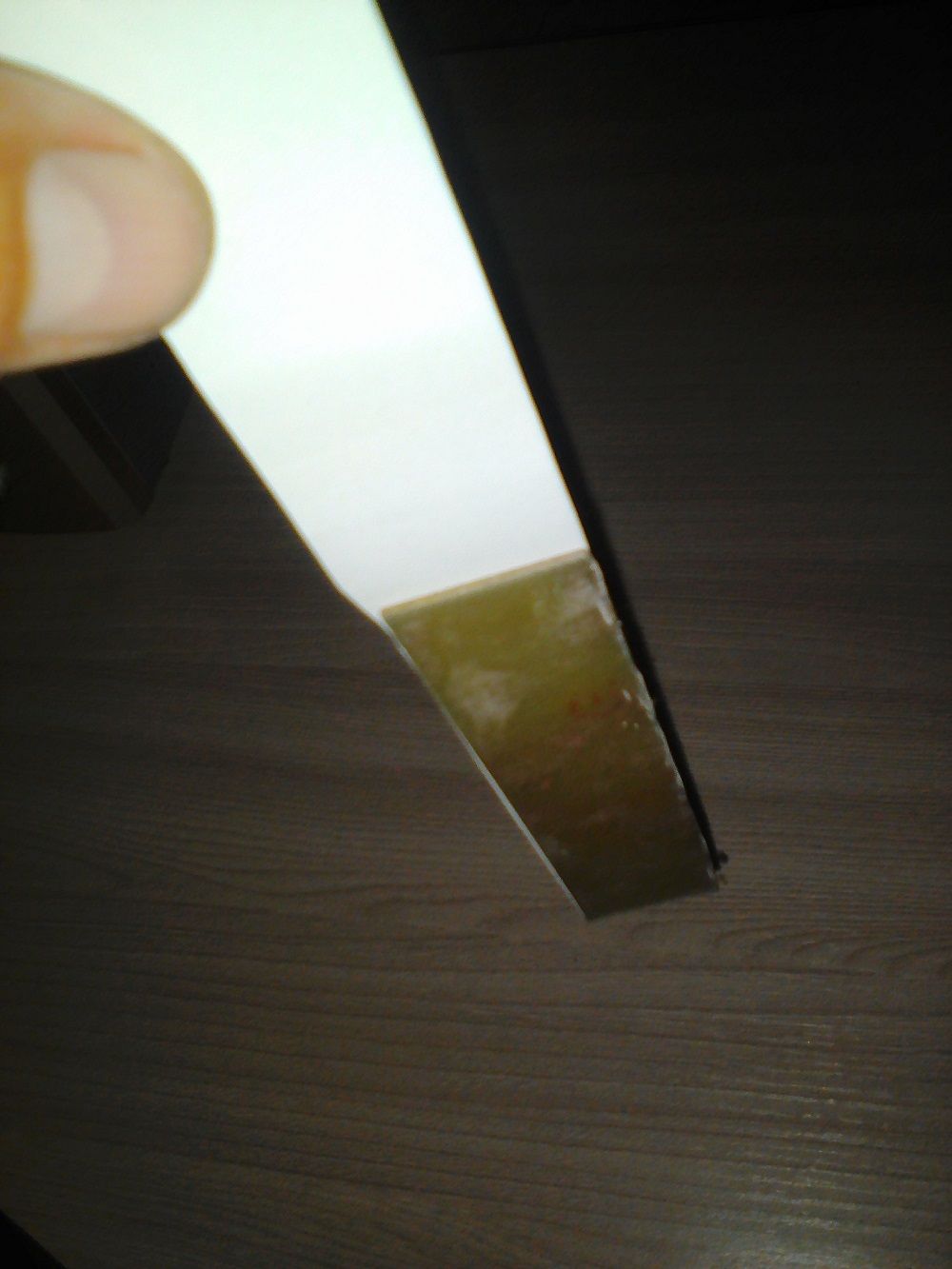

посильней прижимая, далее открываем папку и гладим нашу плату уже напрямую около 30 секунд, даем остыть естественным путем, главное не спешить и получаем вот такой бутерброд!

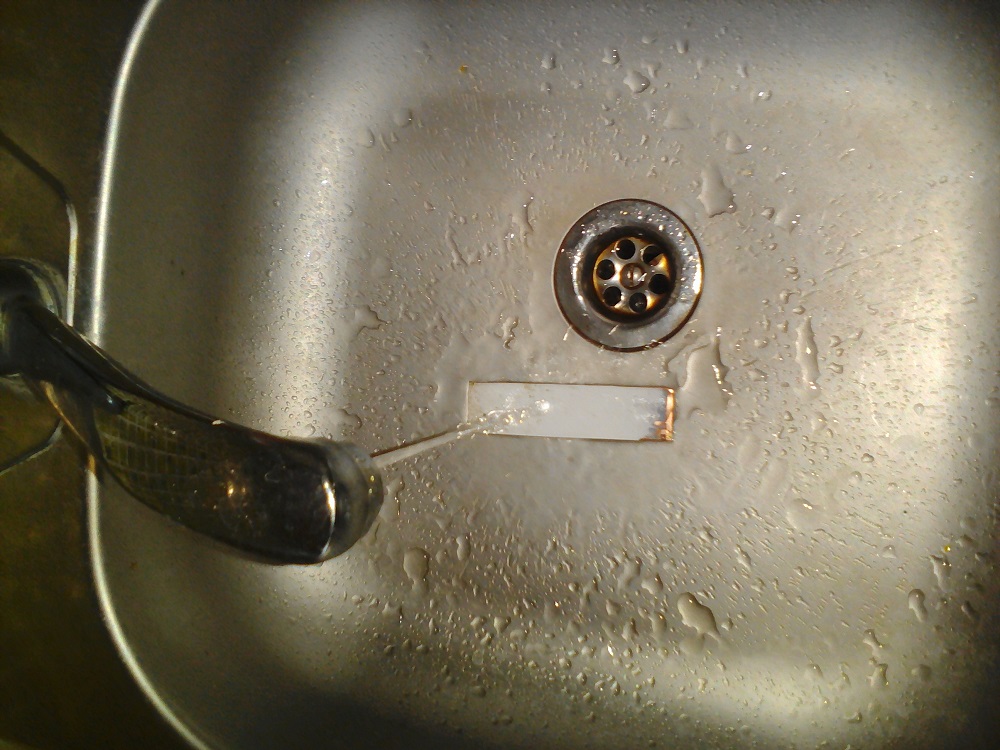

Все, наша платка остыла, кидаем ее под проточную воду (кому как нравится холодную или горячую), я всегда промываю холодной водой.

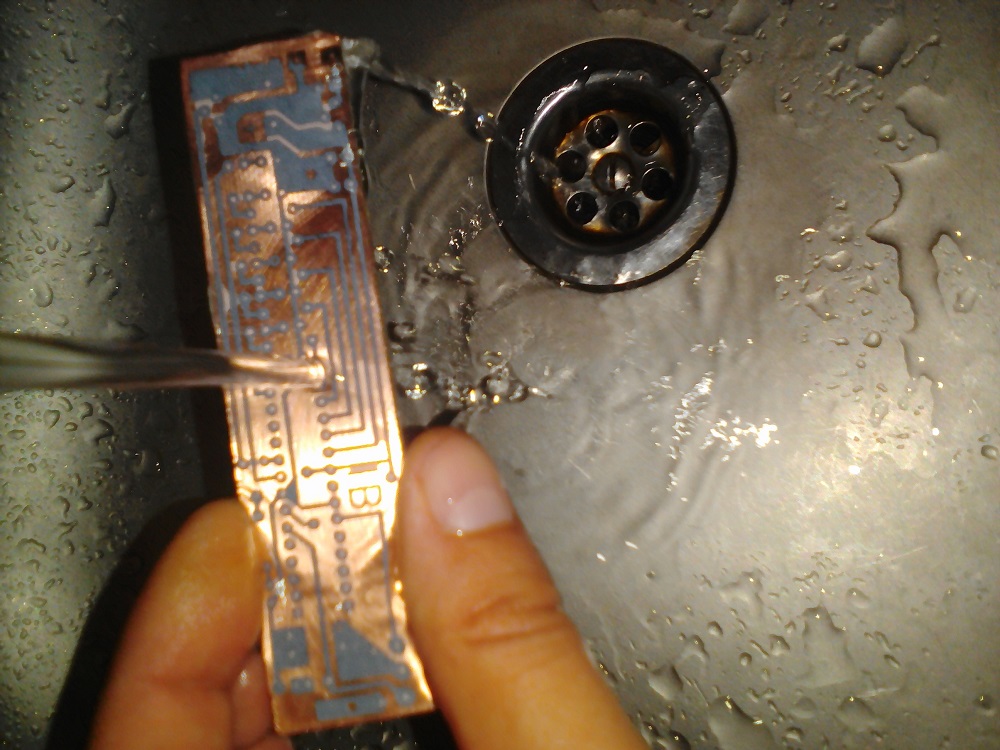

Скатываем бумагу с платы, можно зубной щеткой, но я обычно это делаю пальцами и промываем плату, использую хозяйственное мыло!
Протираем тряпочкой плату, ну вот она у нас готова для травления.

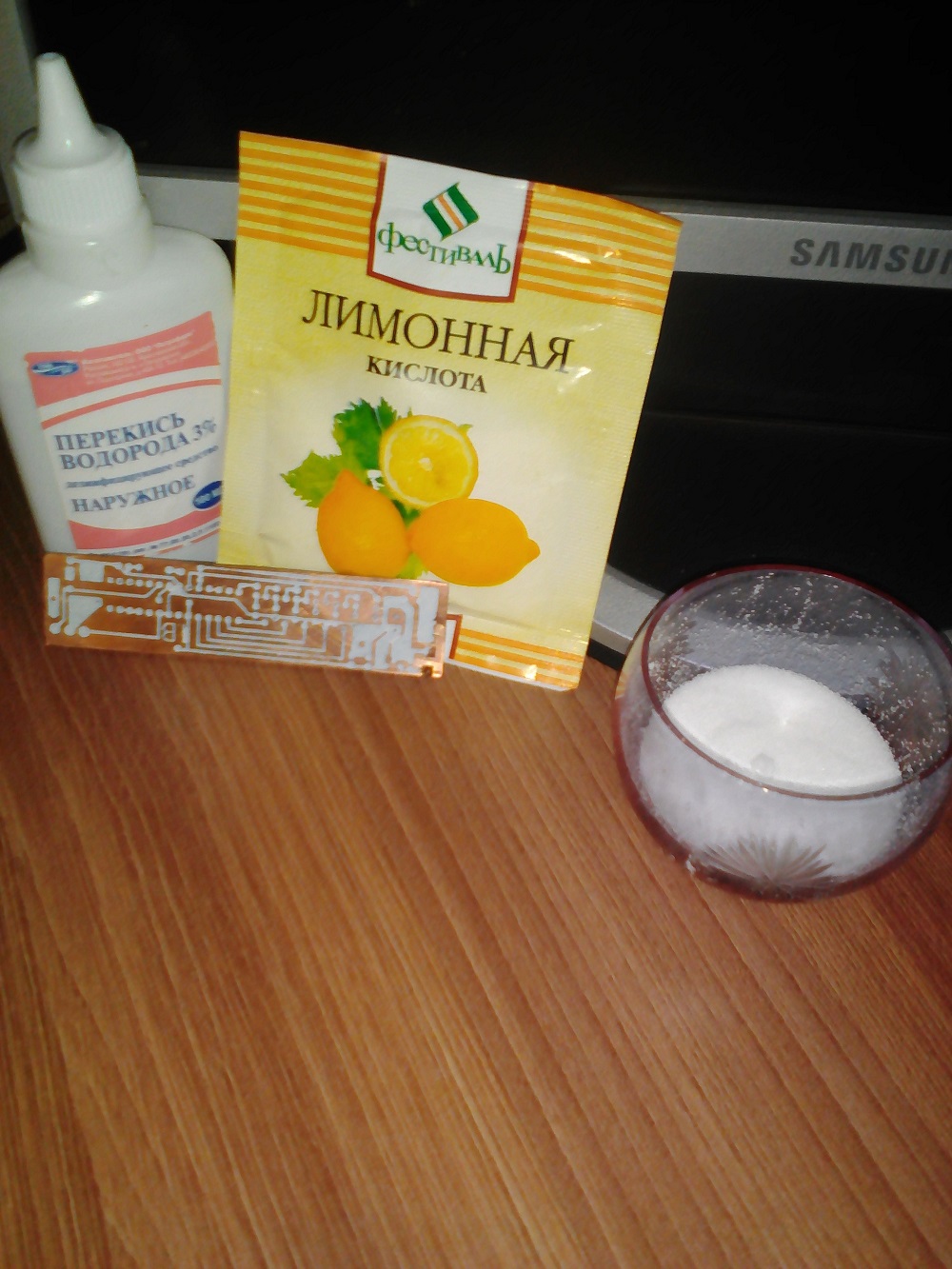

Подготовим раствор для травления платы (кому , что нравится), я использую перекись водорода 3%-ю 100мл, лимонную кислоту 20гр и соль на глаз, примерно пару чайных ложек.
Размешиваем все это дело и закидываем плату в раствор.(Делаю это на улице, чтобы не дышать этим и вам советую)!
Ждем, время бывает по разному от 20 минут и до 1 часа, достаем промываем опять же с хозяйственным мылом и очищаем от тонера (растворителем конечно быстро, но запах не приятный, я как всегда использую чистый спирт)!

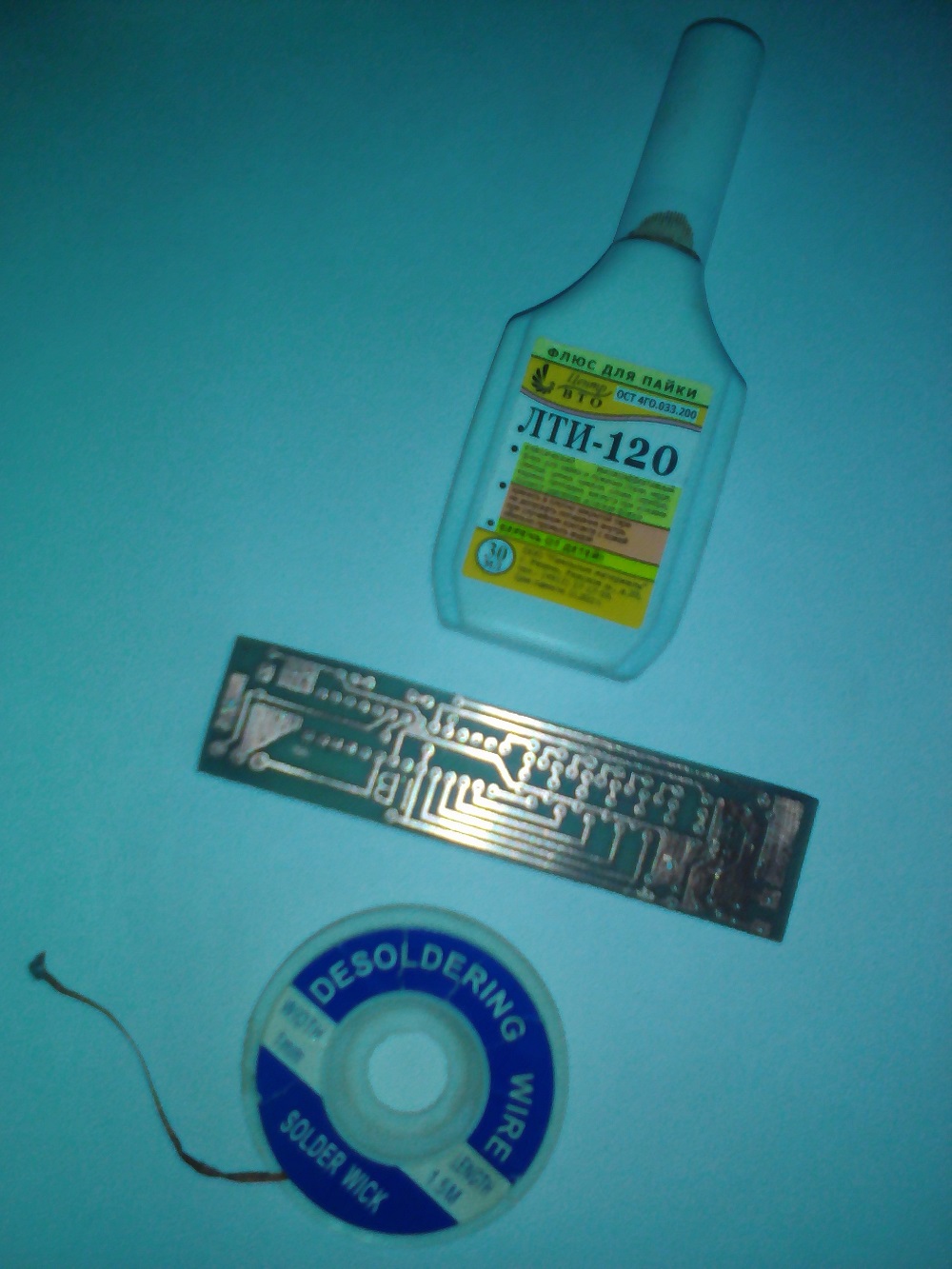

Плата готова, но так как мой прибор будет работать на улице, то я дорожки после сверления покрою тонким слоем олова, способы конечно есть тоже для этого разные, но я по старинке покрываю плату слоем флюса или канифоли и с помощью паяльника и оплетки наношу тонкий слой на плату (не жалейте флюса и тогда покрытие будет ровненьким!)

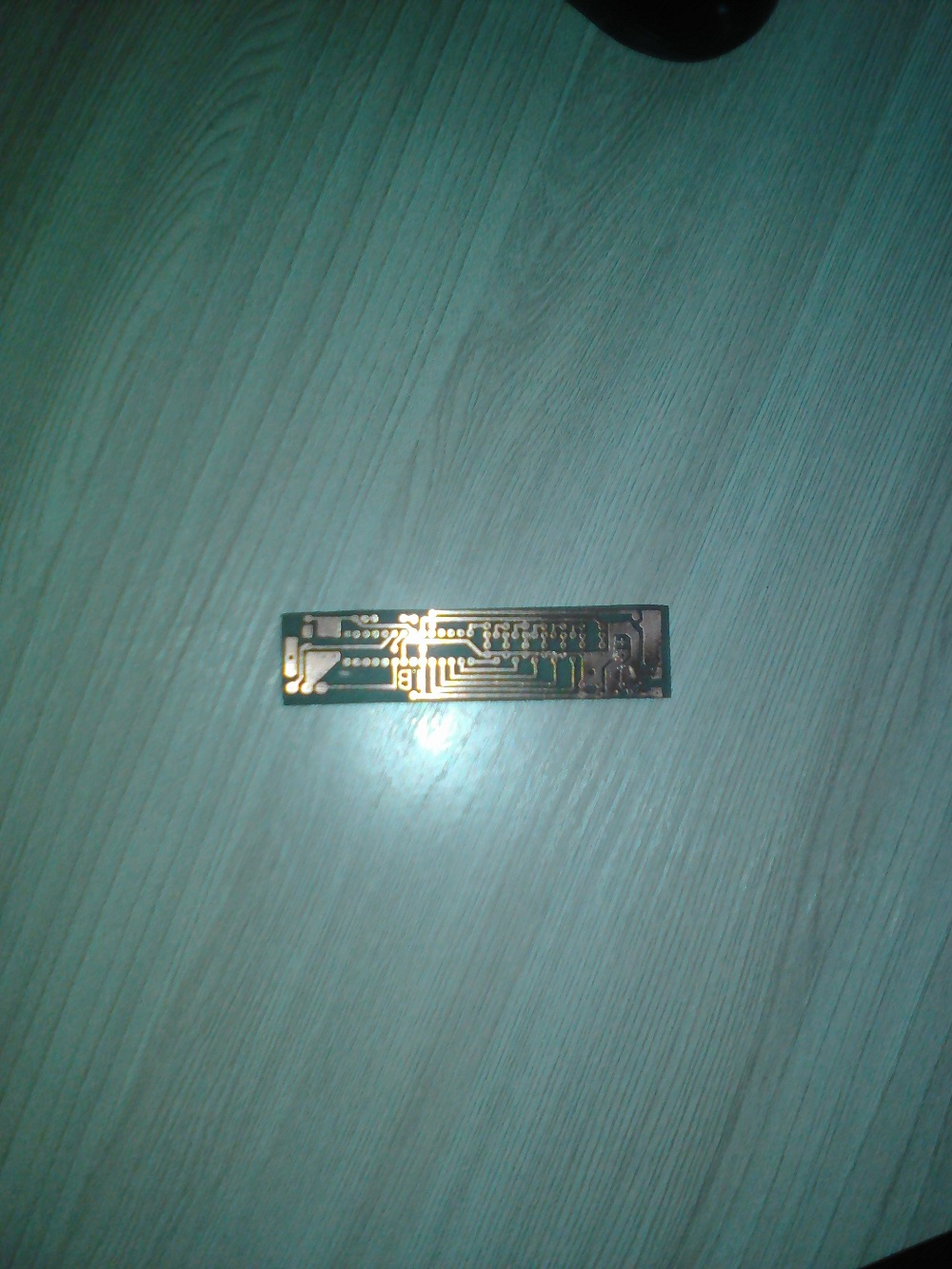

А вот и готовая, покрытая и просверленная плата! После монтажа деталей, я ее дорожки покрою лаком, чтобы защитить от коррозии!
Удачного изготовления плат, друзья мои!
